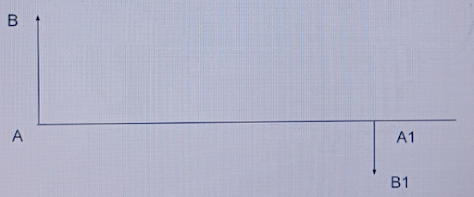

Визначте за допомогою побудов розташування оптичного центра і фокусів лінзи, зазначте тип лінзи, вид зображення. Розрахуйте оптичну силу лінзи. Малюнок виконуйте у зошиті таким чином: АА1 = 12 клітинок, АВ = 8 клітинок, А1В1 = 4 клітинки. Для розрахунків: 1 клітина : 20 см.

Аналізуємо малюнок. Маємо зображення перевернуте і зменшене.

Звернемось до таблиці.

У таблиці знаходимо, що наше зображення відповідає зображенню, яке дає збиральна лінза, коли відстань від предмета до лінзи більша за подвійну фокусну відстань.

1) З'єднуємо вершини предмета і зображення (точки В і В1) променем (червоний колір). Цей промінь пройде через оптичнийцентр лінзи, отже точка його перетину з оптичною віссю покаже нам саме розташування оптичного цетру лінзи. Ось ми і знайшли положення лінзи. Малюємо її жирною чорною вертиуальною лінією із гострими стрілочками.

2) Від точки В проведем промінь паралельно оптичній осі до перетину з лінзою (жовтий колір) і далі з'єднуємо з точкою В1 предмета.  Точка перетину цього променя з головною оптичною віссю дає нам розташування фокуса лінзи.

Переведемо розміри із клітинок в метри, тобто в одиниці СІ.  1 клітинка = 0,2 м

АА1 = 12 клітинок=2,4 м   d+f=2,4 м

АВ = 8 клітинок=1,6 м,      H=1,6 м

А1В1 = 4 клітинки=0,8 м.  h=0,8 м

Збільшення лінзи:   $\Gamma=\frac{h}{H}=\frac{f}{d}$

$\Gamma=\frac{0,8}{1,6}=0,5$

$\frac{f}{d}=0,5$        $f=0,5d$          $f+d=2,4$         $0,5d+d=2,4$

$1,5d=2,4$      $d=\frac{2,4}{1,5}=1,6$ м

$f=0,5d=0,5*1,6=0,8$ м

$D=\frac{1}{f}+\frac{1}{d}$

$D=\frac{1}{0,8}+\frac{1}{1,6}=1,875$ дптр
