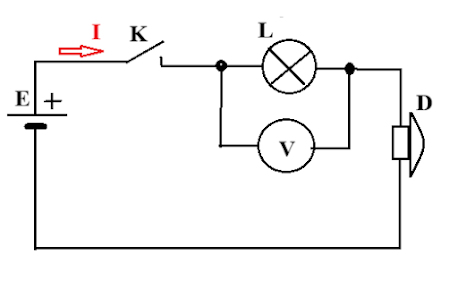

Накресліть схему електричного кола, яке складається з гальванічного елемента, ключа, електричної лампочки та дзвінка, з'єднаних послідовно, а також вольтметра, який вимірює напругу на лампочці.

Позначення на схемі:

E - гальванічний елемент;

K - ключ;

L - електрична лаипочка;

V - вольтметр;

D - дзвінок.

При замиканні ключа К в електричному колі потече струм, напрямок якого позначено червоною стрілкою з буквою І.
